WSS双金属温度计

双金属温度计

双金属温度计

【所属类型】WSS双金属温度计

电话咨询:13861234680 在线客服

详细介绍

WSS系列双金属温度计概述:
         轴向双金属温度计是一种测量中低温度的现场仪表。可以直接测量各种生产过程中的-80℃~500℃范围内液体,蒸汽和气体介质温度。

 系列轴向双金属温度计特点:
★现场显示温度,直观方便。
★安全可靠,使用寿命长。
★多种结构形式,可满足不同要求。
双诚仪表地处沪宁线中段—常州新区高新技术开发区,交通便捷,具有多年温度、流量、压力仪表生产历史。近年来,致力于自动化控制技术的开发利用,逐步形成多种系列仪表生产线,产品广泛应用于石油、化工、冶金、电力、机械、制药等行业。产品畅销全国二十多个省市、自治区,受到用户广泛好评。

  本公司主要经营WSS系列双金属温度计、LZB(J)系列玻璃转子流量计、XMT(Z)系列数量巡回检测仪、XMD系列数量巡回检测仪、DZJ智能流量积算仪、XXS闪光报警器、WR系列热电偶、WZ系列热电阻、WNG(Y)系列玻璃温度计、WTZ(Q)系列压力式温度计及U型压力计,一、二次检测仪表,产品均经省级计量部门鉴定,拥有完善的检测设备和出厂检验制度。

  我公司一贯坚持求实创新、用户至上的原则,及时优惠供货,热忱欢迎广大新老客户使用并提出宝贵意见。
   主营:WSS工业双金属温度计;双金属温度计;温度计;棒式玻璃温度;热电偶;液体压力计;工业玻璃温度计;WNY(G)普通棒式玻璃温度;WXG系列电接点玻璃水银;U型液体压力计;DZJ流量积算仪;XMD数字自动巡回检测仪;LZB(J)系列玻璃转子流量;WR、WZ热电偶热电阻;XXS型闪光报警器;水银温度计;船用温度计

具体尺寸要求欢迎电话咨询谢谢!13861234680

WSS轴向双金属温度计选型表


WSS





型  号

代 码

说   明

WSS

W

温度仪表

S

金属膨胀式

S

双金属片



标度盘公称直径

3

¢60

4

¢100

5

¢150



结构形式

0

轴向型(直型)

1

径向型(角型)

2

135度向(钝角型)

8

万向型(可调角型)





安装方式

0

无固定装置

1

可动外螺纹

2

可动内螺纹

3

固定螺纹

4

固定法兰

5

卡套螺纹

6

卡套法兰

防护形式

未标注(普通型)



W

防护型



F

防腐型








1、应用

    双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80-+500范围内液体蒸汽和气体介质温度。

2、特点

    现场显示温度,直观方便
    安全可靠,使用寿命长
    多种结构形式,可满足不同要求

3、工作原理

    双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。

4、主要技术参数

    产品执行标准:JB/T8803-1998GB3836-83
    标度盘公称直径:60100150
    精度等级:1.01.5
    热响应时间:40s
    防护等级:IP55
    角度调整误差:角度调整误差应不超过其量程的1.0
    回差:温度计回差应不大于基本误差限的绝对值
    重复性: 温度计重复性极限范围切应不大于基本误差限绝对值的12

5、测温范围





测 温 范 围

适  应  范  围

工业、商业

实验室、小型

-80-+40

        √

         √

-40-+80

        √

         √

0-50

        √

         √

0-100

        √

         √

0-150

        √

         √

0-200

        √

         √

0-300

        √

         √

0-400

        √

         √

0-500

        √

         √







6、正常工作大气条件





工 作 场 所

温 度

相 对 温 度 %

掩 蔽 场 所

-25-+25

5-100

户 外 场 所

- 40-+85

5-100

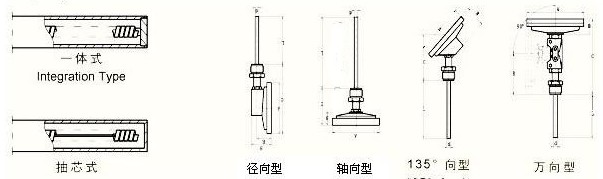

7、测量端形式









8、外形尺寸









形 式

A

B

C

E

L

D

轴向型

65

23

73

-

75

100

150

200

300

400

500

750

1000

Φ6

Φ8

Φ10

105

23

73

-

155

23

73

-

径向型

65

50

110

34

105

50

110

34

155

50

110

34

135°向型

105

23

85

-

155

23

85

-

万向型

105

23

178

120

155

23

178

120

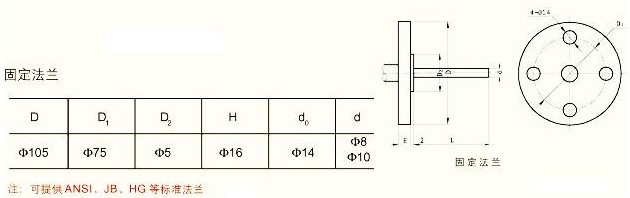

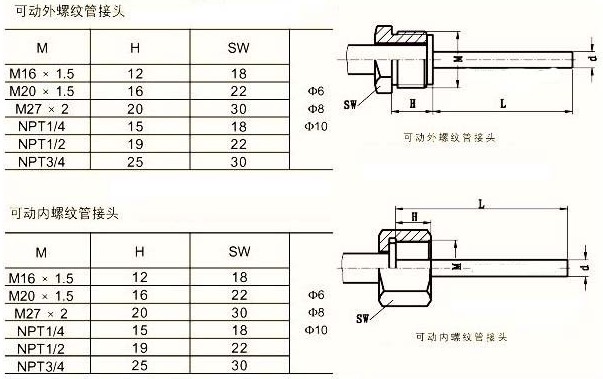

 9、安装固定形式
